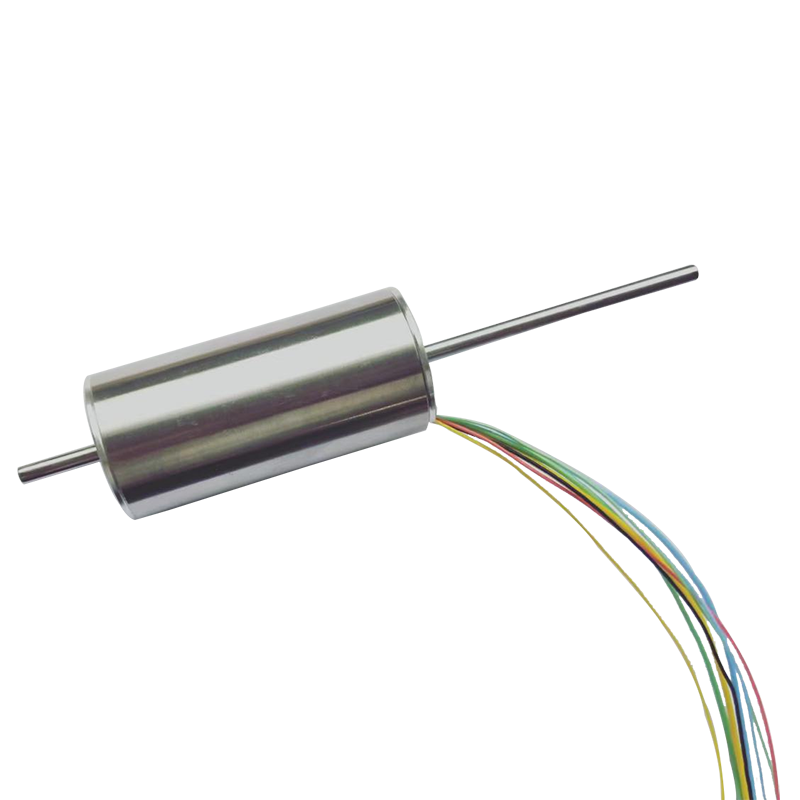

Motor DC sem escova de 22 mm com sensor Hall

Como fabricante profissional, gostaríamos de fornecer a você motor DC sem escova RuiXing de 22 mm com sensor Hall. temos técnicos de produção profissionais e equipes de comércio exterior. Para fornecer aos nossos clientes melhores serviços e produtos.

Enviar consulta

Descrição do produto

Como fabricante profissional, gostaríamos de fornecer a você motor DC sem escova RuiXing de 22 mm com sensor Hall. Um motor com sensor Hall é um motor elétrico equipado com um sensor de efeito Hall, que é um tipo de sensor magnético que pode detectar a presença de um campo magnético. O motor DC sem escova de 22 mm com sensor Hall é normalmente montado próximo ao eixo ou rotor giratório do motor e é usado para fornecer feedback ao controlador do motor sobre a posição e velocidade do rotor.

Parâmetro técnico BLDC2248-4Pole

PARÂMETRO DO MOTOR

Poder nominal	W	70.0
Tensão nominal	Volt	24
Resistência	Ohm	0.74
Velocidade sem carga	rpm	16500
Corrente sem carga	mA	300
Constante de velocidade	rpm/V	687.5
Constante de Torque	mNm/A	13.8
Constante de velocidade/torque	rpm/mNm	37
Corrente de parada	mA	32432
Torque de parada	mNm	447
Máx. Eficiência	%	82
Indutância	mH	0.055
Constante de Tempo Mecânica	EM	2.18
Inércia do Rotor	mcm²	5.62
No máx. Saída
Atual	mA	3380
Torque	mNm	47
Velocidade	RMP	14337
Saída	W	70

MEDIÇÃO

CARACTERÍSTICA DO MOTOR

● Faixa de temperatura ambiente -40~+100°C
● Temperatura máxima de enrolamento 155℃
● Número de pares de pólos 2
● Número de fases 3
● Peso 110g
● Velocidade máxima 18.000 rpm
● Fim do jogo <0,15
● Folga diametral ≤0,025
● Definição de lead:

Amarelo Enrolamento do motor Pino1;

Verde Enrolamento do motor Pin2;

Azul Enrolamento do motor Pin3;
Vermelho +5V Pino4;
Preto GND PIN5;
Marrom Sensor Hall Pino6 ;
Roxo Sensor Hall Pino 7;
Cinza Sensor Hall Pino8.

Parâmetro técnico BLDC2248

PARÂMETRO DO MOTOR

Poder nominal	W	10.0	25.0	25.0	25.0
Tensão nominal	Volt	24	24	24	36
Resistência	Ohm	12	2.2	3.14	7.18
Velocidade sem carga	rpm	5500	9000	13000	13000
Corrente sem carga	mA	78	150	120	100
Constante de velocidade	rpm/V	229	375	542	361
Constante de Torque	mNm/A	40.06	25.13	17.36	25.93
Constante de velocidade/torque	rpm/mNm	68.64	32.83	97.97	99.99
Corrente de parada	mA	2000	10909	7643.3	5013.9
Torque de parada	mNm	80.13	274.12	133	130
Máx. Eficiência	%	64	78	77	74
Indutância	mH	1.8	0.154	0.25	0.77
Constante de Tempo Mecânica	EM	2.82	1.35	3.79	3.18
Inércia do Rotor	mcm²	3.72	3.72	3.68	3.03
No máx. Saída
Atual	mA	600	1300	1320	890
Torque	mNm	24.04	32.67	23	23
Velocidade	RMP	3850	7927.5	10432	10372
Saída	W	10	27	25	25

MEDIÇÃO

CARACTERÍSTICA DO MOTOR

● Faixa de temperatura ambiente -40~+100°C
● Temperatura máxima de enrolamento 155℃
● Número de pares de pólos 1
● Número de fases 3
● Peso 110g
● Velocidade máxima 18.000 rpm
● Fim do jogo <0,15
● Folga diametral ≤0,025
● Definição de lead:

Amarelo Enrolamento do motor Pino1;

Verde Enrolamento do motor Pin2;

Azul Enrolamento do motor    Pin3;
Vermelho +5V   Pino4;
Preto GND pIN5;
Marrom     Sensor Hall Pino6 ;
Roxo Sensor Hall Pino7;
Cinza Sensor Hall Pino8.
